一、工作區子系統設計
工作區子系統的設計主要為用戶信息插座（包含數據點與語音點）的設計。子系統所配的信息插座是標準的RJ45插座以及RJ11插座等，與國標的86型預埋盒兼容，且可以根據實際情況在墻上、地上、桌上、軟基等處安裝。插座可采用的型號有單、雙孔兩種型號。每個信息點（即插座）都有明顯、清晰的標號。使得系統的管理和維護透明化和簡單化，除了能支持直接的或現有的服務之外還要符合當前定義的ISDN（綜合數據業務網）接口標準。
信息插座以嵌入式方式安裝，位于墻面信息插座距地30cm安裝，隔斷上的信息插座根據現場情況安裝，位于地面的信息插座采用地面插座。同時與強電電源插座相距大于15CM。
工作區在子系統設計時要注意如下要點：
1) 從RJ45插座到設備間的連線用雙絞線，一般不要超過5m。
2) RJ45插座須安裝在墻壁上或不易碰到的地方，插座距離地面30cm以上。
3) 插座和插頭不要接錯線頭。
二、水平子系統設計
水平區子系統由各層配線間至各個工作區之間的電纜構成。數據傳輸線纜推薦采用六類四對非屏蔽雙絞線，支持250Mbps的傳輸速率；語音傳輸線纜推薦采用五類非屏蔽雙絞線。
設計中水平線纜的最長長度不大于90米，且保證了小于10米的機械長度用于分配給工作區電纜、接插軟線、跳線和設備電纜。
設計時要注意如下要點：
1) 水平干線子系統用線一般為雙絞線。
2) 長度一般不超過90m。
3) 用線必須走線槽或在天花板吊頂內布線，盡量不走地面線槽。
4) 用3類雙絞線傳輸速率為16Mbps，用5類雙絞線可傳輸l00Mbps。
5) 確定介質布線方法和線纜的走向。
6) 計算水平區所需線纜長度。
三、垂直子系統設計
干線子系統所需要的電纜總對數和光纖總芯數，應滿足工程的實際需求，并留有適當?shù)膫浞萑萘俊Ｖ鞲衫|線宜設置電纜與光纜，并互相作為備份路由。
大樓每層預留1個弱電管井，在每層樓的弱電井中留出敷設光纖和大對數電纜的垂直電纜橋架安裝的長方形地面孔，弱電井開孔的位置設在靠近支持橋架的墻壁附近但又不妨礙端接跳線架的地方。
弱電豎井的位置也應盡量位于建筑平面的物理中心，可以減少水平線纜的用量，通信綜合樓的面積較大，強、弱電共用一個弱電豎井，分區管理、面積基本上滿足使用要求。
設計時要注意下列問題：
1) 垂直干線子系統一般選用光纜，以提高傳輸速率。
2) 光纜可選用多模的光纖，也可以是單模的（室內）光纖。
3) 垂直干線光纜的拐彎處，不要直角拐彎，應有相當?shù)幕《龋苑拦饫|受損。
4) 垂直干線要防遭破壞（如埋在路面下，挖路、修路對電纜電纜造成危害），架空電纜要防止雷擊。
5)確定每層樓的干線要求和防雷電的設施。
6)滿足整幢大樓干線要求和防雷擊的設施。

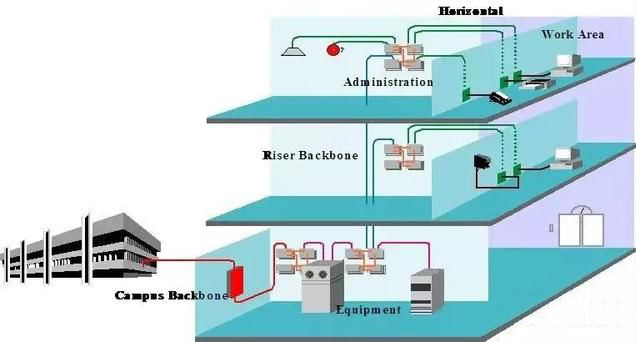

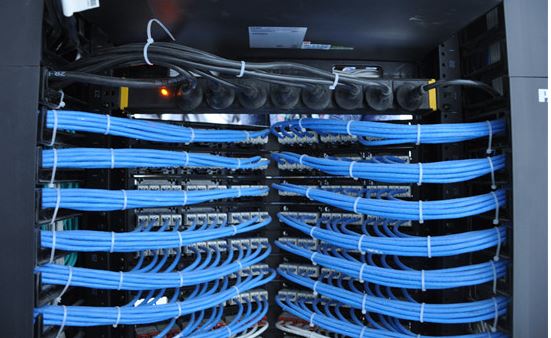

四、設備間子系統設計
設備間系服務于水平布線和垂直主干的跳接及配線管理的某一空間，除終接垂直與水平線纜的配線設備外，還包括跳線等。依據綜合布線系統設計規范，設備間最好位于整個樓宇的物理中心位置，這樣整體網絡會比較均衡，并可以合理地減少主干線纜用量。
設備間配置終接垂直與水平線纜的配線設備、設備機柜、跳線等設施設備。
機柜：由于網絡設備多為19英寸標準設備，為了便于維護管理，可選擇2m（42U），19英寸立式機柜。
銅纜配線架：連接語音干纜的配線架選擇交叉連接配線架（110DW型）；為了便于與網絡設備進行跳接，選擇六類模塊式銅纜配線架連接所有的數據水平線纜。
光纜配線架：為了適合19英寸標準安裝方式，在設備間選擇19英寸光纖配線架用于連接室內單模光纖。
設計時注意要點為：
1) 設備間要有足夠的空間保障設備的存放。
2) 設備間要有良好的工作環境（溫度濕度）。
3) 設備間的建設標準應按機房建設標準設計。
在實際實施時，設備間通常和主配線間和并在一起。
五、管理間子系統設計
管理區包括交連、互連和信息點。管理點提供了與其他子系統連接的手段，交連使用有可能安排或重新安排線路。因此通信線路能夠延續到建筑物內部各個地點，從而實現了通信線路的管理，選用相應的跳線架來控制跳線的走向，大量的跳線就變得有條不紊，配線間顯得整潔有序。
設計時要注意如下要點：
1) 配線架的配線對數可由管理的信息點數決定。
2) 利用配線架的跳線功能，可使布線系統實現靈活、多功能的能力。
3) 配線架一般由光配線盒和銅配線架組成。
4) 管理間子系統應有足夠的空間放置配線架和網絡設備（集線器、交換器等）。
5) 有集線器及交換器的地方要配有專用穩壓電源。
6) 保持一定的溫度和濕度，保養好設備。
六、建筑群子系統設計
建筑群子系統中，數據傳輸一般采用光纖連至各樓，這樣可使主體帶寬達到千兆，為系統以后升級減少投資。
光纜進入各個大樓的中心節點后，加裝熔接盒與耦合器進行熔接。網絡中心可安裝一機架式熔接盒。光纜布線與熔接完畢后，需進行測試，測試分為兩步，第一步進行通路測試，即檢測線路是否暢通，有無斷路或短路；第二步進行性能測試，即對其傳輸速率、衰減率、損耗進行測試。
設計建筑群子系統時要全面考慮整個布線系統和周圍的環境，確定樓宇間傳輸介質和路由，并使線路長度符合有關網絡標準的規定。
七、進線間子系統設計
進線間一個建筑物宜設置1個，一般位于地下層，外線宜從兩個不同的路由引入進線間，有利于與外部管道溝通。進線間與建筑物紅外線范圍內的人孔或手孔采用管道或通道的方式互連。
建筑群主干電纜和光纜、公用網和專用網電纜、光纜及天線饋線等室外纜線進入建筑物時，應在進線間成端轉換成室內電纜、光纜，并在纜線的終端處可由多家電信業務經營者設置入口設施，入口設施中的配線設備應按引入的電、光纜容量配置。
電信業務經營者在進線間設置安裝的入口配線設備應與BD或CD之間敷設相應的連接電纜、光纜，實現路由互通。纜線類型與容量應與配線設備相一致。
八、系統設計等級
智能建筑與智能建筑園區的工程設計，應根據實際需要，選擇適當型級的綜合布線系統，一般定為如下3種不同的布線系型級：
基本型綜合布線系統。
增強型綜合布線系統。
綜合型綜合布線系統。
8.1、基本型
適用于綜合布線系統中配置標準較低的場合，用銅芯雙絞電纜組網。具體配置如下。
（1）每個工作區有一個信息插座；
（2）每個工作區的配絲電纜為1條4對雙絞線；
（3）采用夾接式交接硬件；
（4）每個工作區的干線電纜至少有2對雙絞線。
基本型綜合布線系統大多數能支持話音/數據功能，其特點為：
（1）是一種富有價格競爭力的綜合布線方案，能支持所有話音和數據 的應用；
（2）應用于話音、話音/數據或高速數據；
（3）便于技術人員管理；
（4）采用氣體放電管式過壓保護和能夠自復的過渡保護；
（5）能支持多種計算機系統數據的傳輸。
8.2、增強型
適用于綜合布線系統中中等配置標準的場合，用銅芯對較電纜組網。具體配置如下：
（1）每個工作區有兩個或以上信息插座；
（2）每個工作區的配線電纜為2條4對雙絞電纜；
（3）采用增值接式或插接交接硬件；
（4）每個工作區的干線電纜至少有3對雙絞線。
增強型綜合布線系統特點如下：
（1）每個工作區有兩個信息插座，不僅機動靈活，而且功能齊全；
（2）任何一個信息插座都可提供話音和高速數據應用；
（3）可統一色標，按需要可利用端子板進行管理；
（4）是一個能為多個數據設備制造部門環境服務的經濟有效的綜合布 線方案；
（5）采用氣體放電管式過壓保護和能夠自我恢復的過流保護。
8.3、綜合型
適用于綜合布線系統中配置標準較高的場合，用光纜和銅芯雙絞電纜混合組網。其配置應在基本型和增強型綜合布線系統的基礎上增設光纜系統。
綜合型綜合布線系統的主要特點是引入光纜，可適用于規模較大的智能大樓，其余特點與基本型或增強型相同。
